XL

Étaux avec base extra longue,plus longue que les étaux standard

L’espace sur la table de la machine est parfois limitée : les étau XL sont alors la réponse permettant d’avoir deux étaux en un puisque l'on peut les transformer rapidement d’un étau double à un étau simple à grande ouverture.

La version XL double permet le serrage d’une grand nombre des pièces en exploitant la longueur de la table de la machine. Tout ceci augmente la productivité lors de des phases d'usinage de la machine puisque l'on obtient :

  • Une réduction du nombre de chargement de pièces garantissant les réductions des arrêts machine;
  • Une réduction (50%) des temps de changement d'outils;
  • Une réduction du temps de passage d’une série des pièces à l’autre;
  • Une augmentation de l'autonomie machine;
  • Un opérateur plus disponible (pour du travail en temps masqué).

Tout ceci permet une réduction des « temps morts » et, par conséquence, un amortissement plus rapide des installations et des équipements.

La version XL simple permet le serrage de pièces de grandes dimensions et aussi le serrage de plaques (avec les mors appropriés). La vaste gamme de dimensions et longueurs des bases satisfait à toutes les applications.

CARACTÉRISTIQUES

Standard Vise 0 4 2 1 4 3 0 3 2 1

RAPIDITÉ DES SERRAGES

Grâce au déplacement du bloc de serrage dans la glissière de la base (crémaillère) jusqu’à la pièce à travailler.


L’opération de verrouillage se termine en agissant sur la vis de serrage. Sont également disponibles pour les étaux XL, 4 supports de serrage interchangeables et indépendants (en plus d'un bloc-écrou manuel mécanique) :

  1. hydraulique;
  2. pneumatique;
  3. hydraulique manuel;
  4. hydraulique électrique. Le changement de ces différents blocs prend seulement quelques secondes.

MORS MOBILES DOUBLES

Mors fixe double positionné au centre (pour serrage double) ou en bout de la base (pour des serrages individuels des pièces des grandes dimensions).

PRÉCISION (±0,02mm)

La base de l’étau est usinée dans un bloc massif d’acier parfaitement rectifié avec des tolérances de l’ordre du centième et est parfaitement interchangeable. L’alignement est également possible grâce à des trous de positionnement (diamètre 16mm F7 – sur demande). Tout ceci permet une réduction des « temps morts » et, par conséquence, un amortissement plus rapide des installations et des équipements.

DEUX SÉRIES DE CLÉS

Deux rainures pour deux positions des mors fixes doubles.

Deux serrages indépendants


SPÉCIFICATIONS

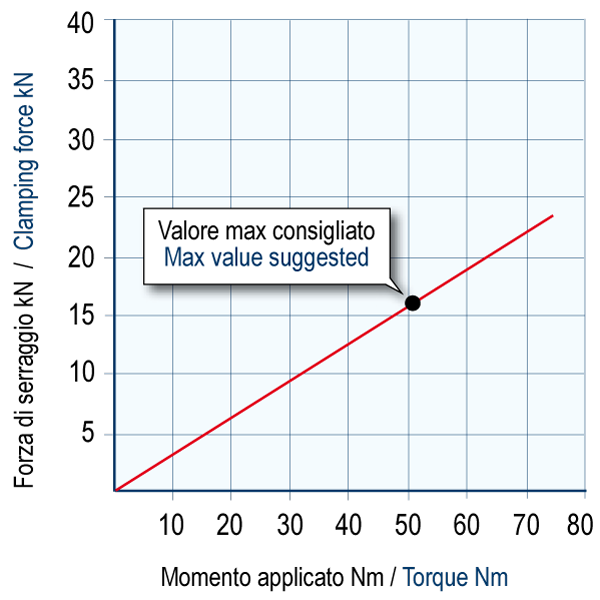

  • Type 1Type 1
    Vis Ø 14 - Pas 4 mm

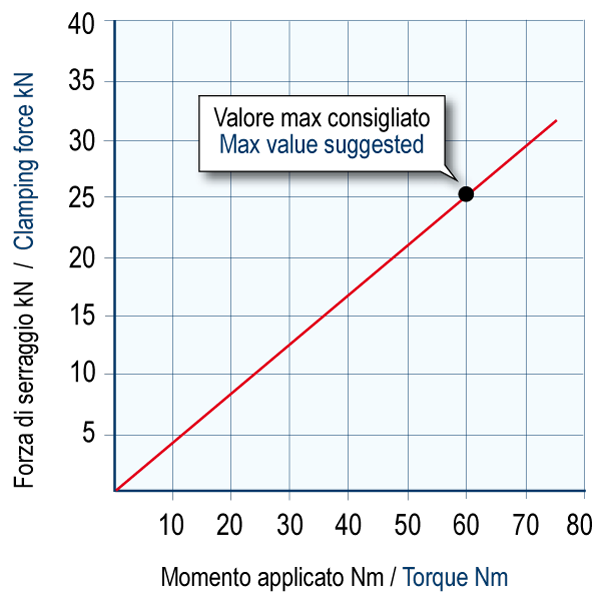

  • Type 2Type 2
    Vis Ø 18 - Pas 4 mm

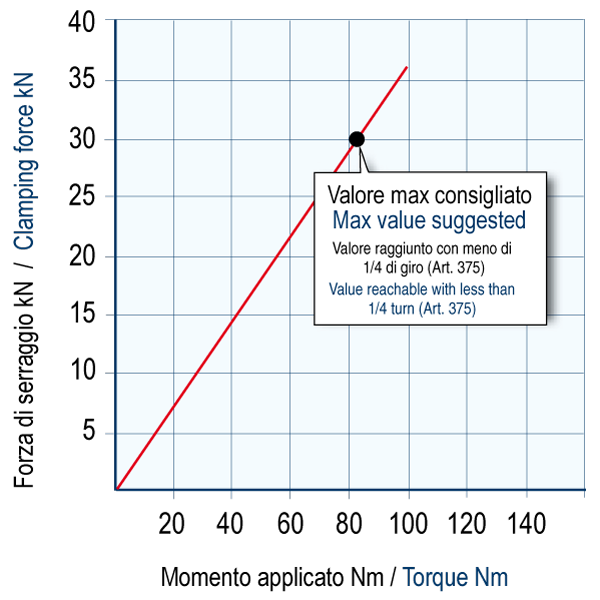

  • Type 3-4Type 3-4
    Vis Ø 24 - Pas 5 mm

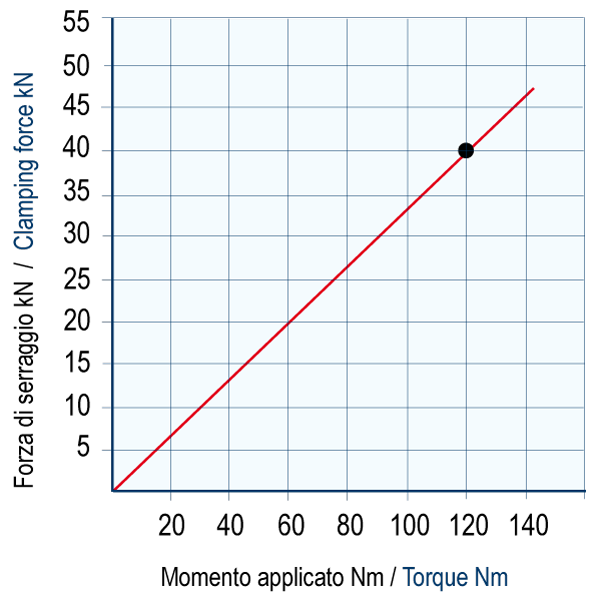

  • Type 5-6Type 5-6
    Vis Ø 30 - Pas 5 mm

VIDEO
  • XL - Étaux simples

ACCESSOIRES

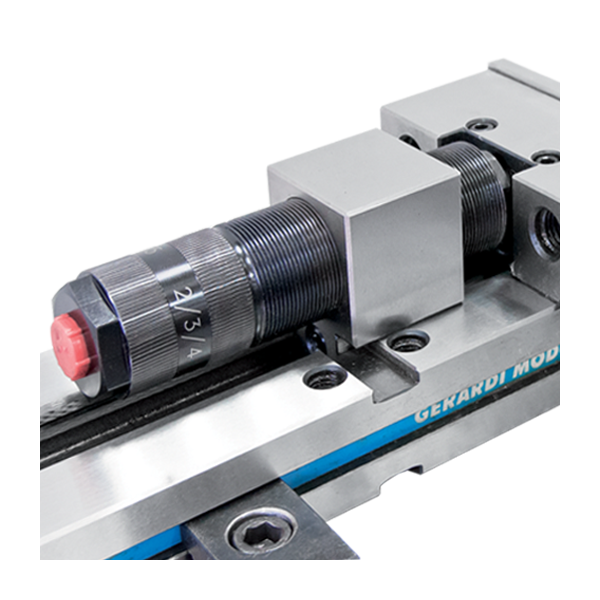

  • Art.271Art.271
    Support de serrage avec cylindre hydraulique

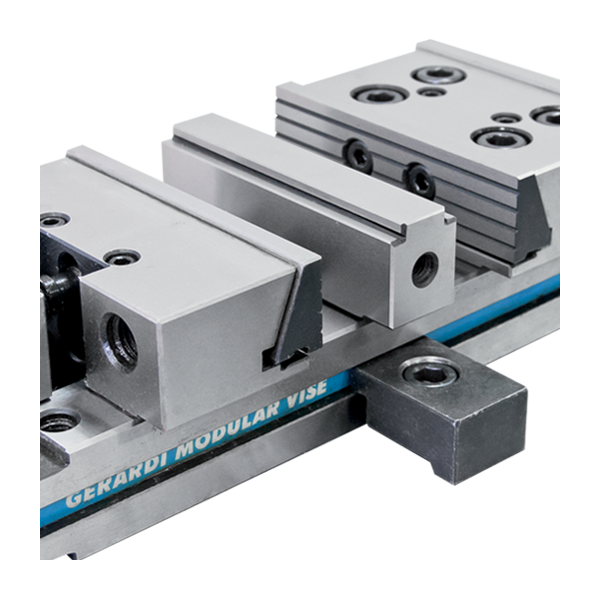

  • Art.212 - Art.213Art.212 - Art.213
    Mors mobile intérmediaire

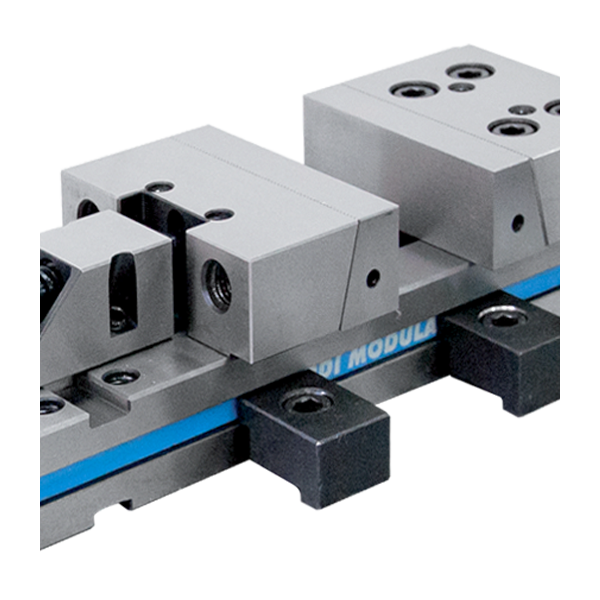

  • Art.230BArt.230B
    Mors mobile interchangeable usinable

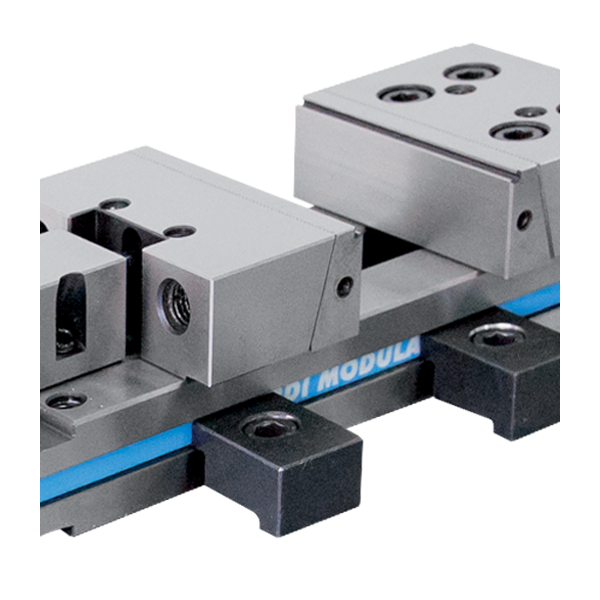

  • Art.230EArt.230E
    mors interchangeable à repos

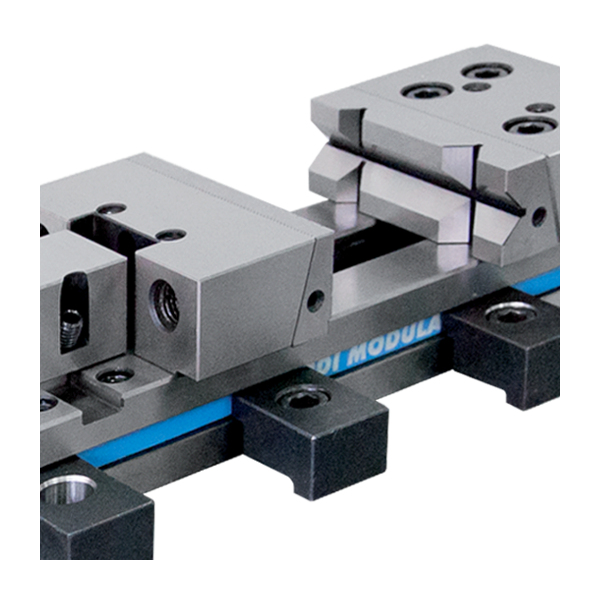

  • Art.230FArt.230F
    mors interchangeable prismatique

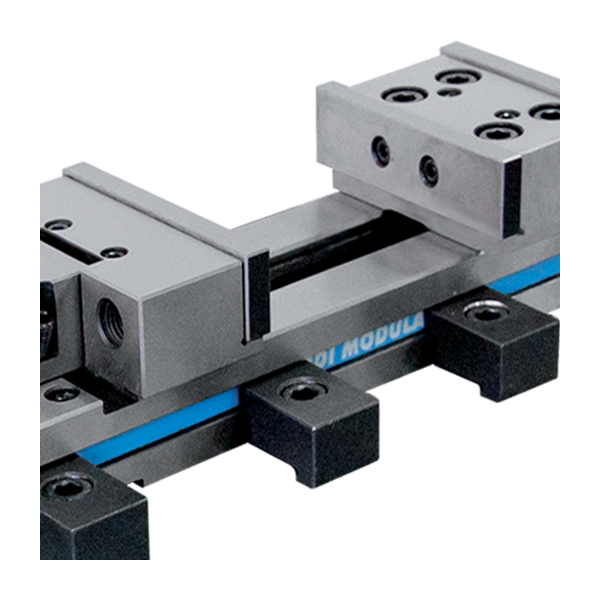

  • Art.246Art.246
    Plaque mors en acier usinable

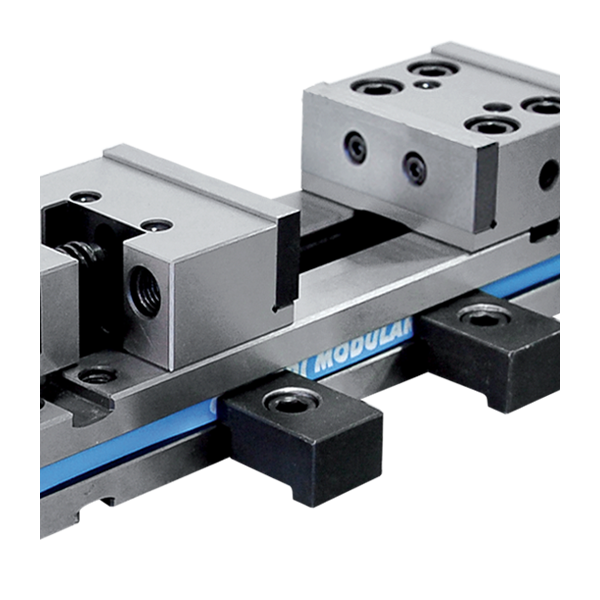

  • Art.247Art.247
    Plaque plane rediut en acier usinable

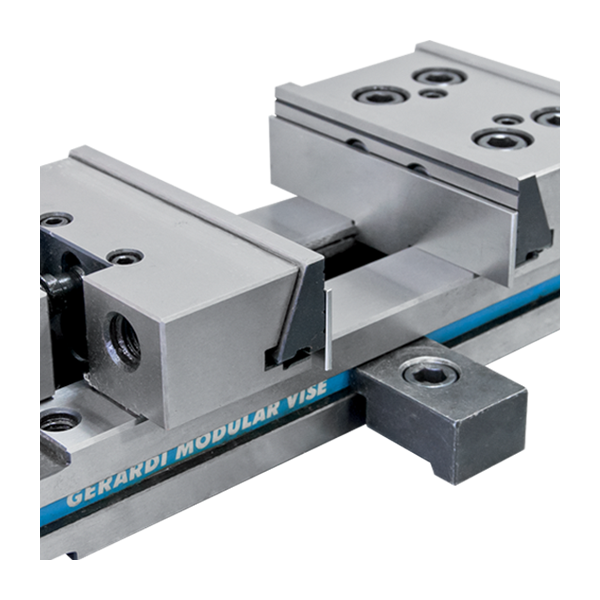

  • Art.313 - Art.313RArt.313 - Art.313R
    Cales magnétiques paralleles planes

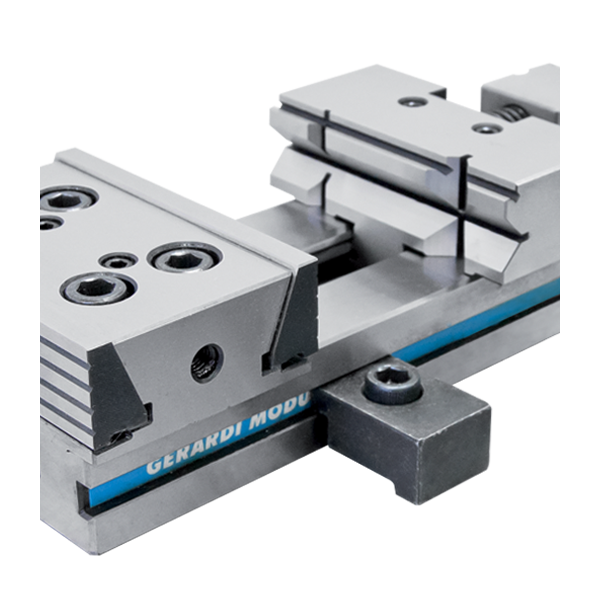

  • Art.217Art.217
    Mors mobile prismatique

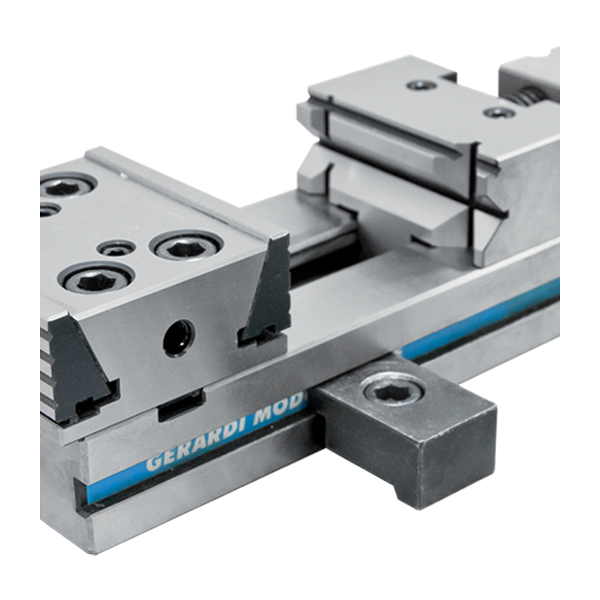

  • Art.218Art.218
    Mors mobile prismatique avec largeur réduit
